C'est un petit appareil qui vous premettra de connaître automatiquement l'état d'une
sortie sur un circuit intégré logique. Sur l'afficheur l'on peut lire "L" pour un niveau
bas, et "H" pour un niveau haut. De plus il vous est possible de vérifier en ayant
l'appareil à tester sous tension et ceci sans danger. Pas mal non ?...

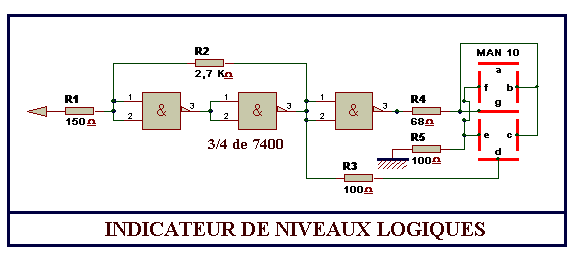

Schéma théorique.

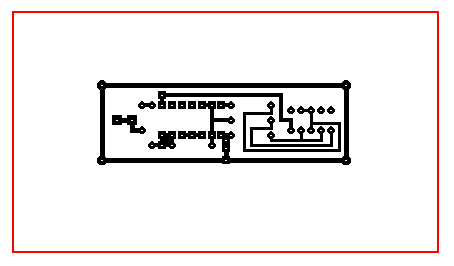

Le typon.
Version 2

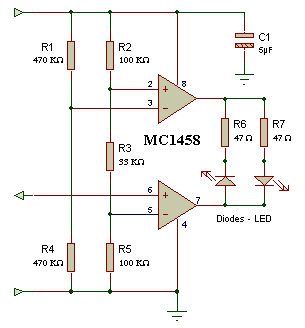

Version 3
Cette version utilise deux A.O.P, et le circuit fonctionne sous 5V.
Etat 1
LED rouge allumée
Etat 0
LED verte allumée
Etat coupé
LED rouge et verte éteintes.

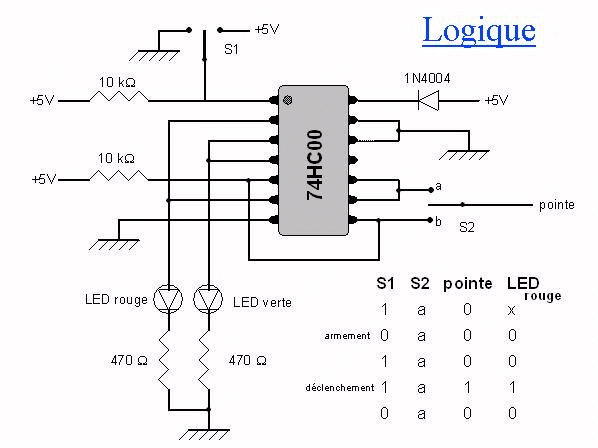

Version 4
Avec cette sonde on peut détecter un niveau logique "haut" sans perturber le
fonctionnement du circuit intégré.
