LES SEMI-CONDUCTEURS.
Notions
-
Les matières les plus généralement employées sont le silicium et
le germanium dans lesquels des impuretés ont été présentées. Dans
un semi-conducteurs de type N, il y a un excès d'électrons libres, ou
charges négatives, tandis que dans un semi-conducteurs de type P, il y a une
insuffisance d'électrons et donc un excès des charges positives.
-
Les transistors et les diodes sont des composants clés des circuit intégrés
et sont utilisés dans beaucoup d'applications : les récepteurs radio,
ordinateurs, électroniques diverses, et d'instrumentation de contrôle automatique
(par exemple, dans l'aéronautique et les missiles téléguidés). Depuis
l'invention (annoncée en 1948) du transistor par les physiciens
américains John BARDEEN, Walter H. BRATTAIN, et William SHOCKLEY, beaucoup
de types ont été conçus. Ceux-ci sont généralement
classés en tant qu'effet bipolaire ou de champs.
Un transistor bipolaire se compose de trois couches :
Elles sont appelées émetteur et collecteur, et sont d'un certain type
de conductivité.
- Ainsi qu'une couche moyenne, appelée base.
Note :
Les surfaces de séparation entre les différents types de conducteurs s'appellent
les jonctions
PN.
- Les électrons traversent les jonctions d'une couche vers l'autre. L'action du
transistor n'est réalisée que si les potentiels électriques sur les segments
sont correctement polarisés, un petit courant entre l'émetteur et la base
engendre un grand courant entre l'émetteur et le collecteur, produisant de ce fait une
amplification. les fonctions d'un transistor à effet de champ sont semblables sauf
que l'écoulement d'électron est modulées par un champ électrique
externe. Dans un transistor à effet de champ (JFET), le champ électrique de
contrôle est produit par une jonction PN polarisée en inverse.
DIODE ET REDRESSEMENT .

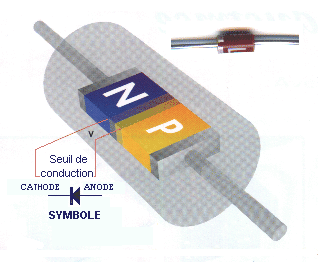

- Une diode est une association de deux semi-conducteurs, ce n'est en fait qu'une jonction PN, son utilité est diverse : on l'utilise pour le redressement ,pour écrêter des signaux (faire en sorte que la valeur ne dépasse pas un certain seuil), pour
réguler des tensions (pour éviter des variations brusques de tension qui
pourraient endommager les circuits) et même pour les DELs (diode
électroluminescentes) ou LEDs en anglais (figure ci dessous). Une diode est polarisée ,
c'est à dire qu'elle réagit différemment si elle est branchée
dans un sens ou dans un autre. valeur moyenne et efficace de signaux périodiques
AMPLI OP .
Autre nom: AOP.
-
l'AOP fonctionne en comparateur, ou en commutation. Si on veut un fonctionnement linéaire,
il faut avoir une contre réaction de la sortie sur l'entrée.
1 - Montage en suiveur .
Le suiveur de tension est typiquement utilisé dans un circuit où l'on cherche à "découpler" les impédances, c'est à dire à empêcher
une impédance de créer des perturbations sur un montage en aval.
Ce montage a plusieurs avantages :
- Gain unité
- Impédance d'entrée infinie.
- Impédance de sortie nulle.

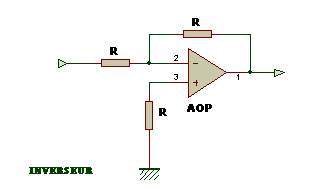

2 - Montage inverseur.
3 - Montage inverseur et non inverseur.
Pour les différencier : on applique la tension d'entrée sur l'entrée du même nom : l'entrée est appliquée sur l'entrée inverseuse pour le montage inverseur et inversement.
C'est à dire que l'entrée - est dite "inverseuse", et l'entrée + est dite "non inverseuse".
Il est bien sur évident qu'il existe beaucoup plus de montage utilisant les amplificateurs opérationnels mais nous ne pouvons tous les voir. Bien que nous ayons vu ici des montages basiques, les montages utilisant les amplificateurs opérationnels sont souvent très complexes.
